北斗+GPS導航定位芯片

AT6558系列是一款高性能的BDS/GNSS 多模衛星導航接收SOC 單芯片，片上集成射頻前端，數字基帶處理器，內置低功耗32 位RISC MCU等功能。AT6558系列芯片支持多種衛星導航系統，包括中國的北斗衛星導航系統 BDS、美國的 GPS、俄羅斯的 GLONASS、歐盟的 GALILEO、日本的QZSS、以及衛星增強系統 SBAS，可以同時接收六個衛星導航系統的 GNSS 信號并實現多系統快速聯合定位、導航和授時。

主要特征

? 支持 BDS/GPS/GLONASS/QZSS 多系統聯合定位和單系統獨立定位

? 支持北斗二號/三號 1-63 號全部在軌衛星

? 具備有源天線短路檢測與保護功能

? 內部集成 DCDC 和 LDO；支持 3.3V 單電源供電（使用內部 DCDC）、支持 1.8V~3.3V 單電源直接供電（不使用內部 DCDC）

? RTC 和備份電路電源可低至1.4V

? 功耗： BDS/GPS 雙模連續運行：~23mA@3.3V，待機狀態：8uA（@3.3V）

? 封裝：QFN40-5*5

性能指標

技術參數	指標
信號接收	BDS/GPS/ GLONASS/QZSS
冷啟動TTFF	≤32s
熱啟動 TTFF	≤1s
重捕獲 TTFF	≤1s
冷啟動捕獲靈敏度	-148dBm
熱啟動捕獲靈敏度	-156dBm
重捕獲靈敏度	-160dBm
跟蹤靈敏度	-162dBm
定位精度	<2.5m（CEP50）
測速精度	<0.1m/s（1σ）
定位更新率	1Hz

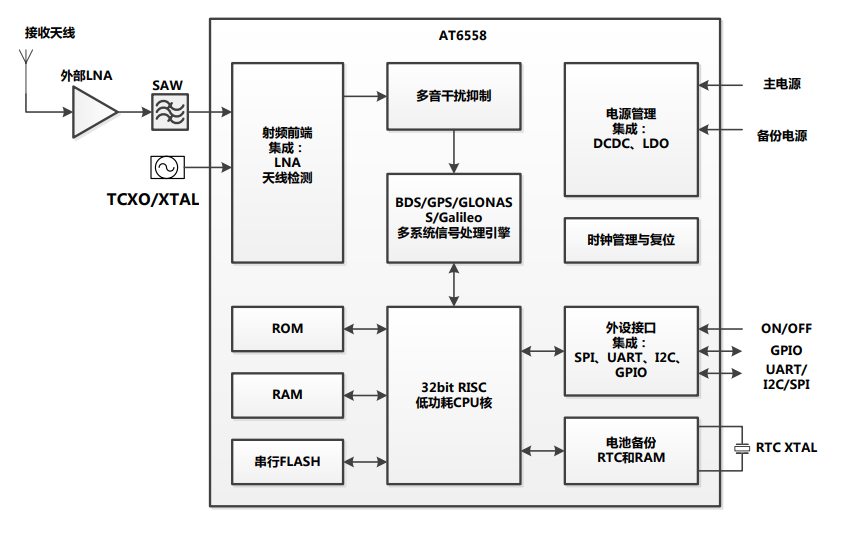

設計應用框圖

1665916685402712

工作模式

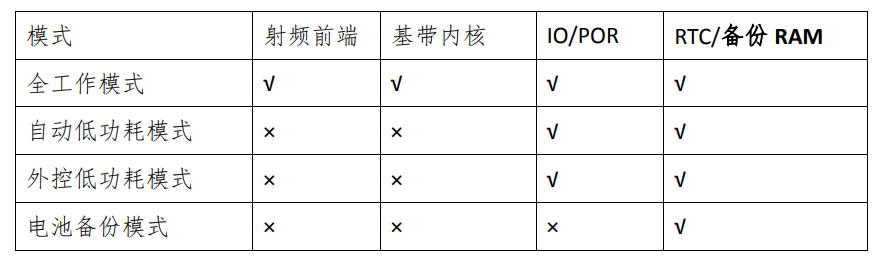

AT6558 有多種工作模式：全工作模式、自動低功耗模式、外控低功耗模式和電池備份模式。

1）全工作模式：當所有電源正常供電，且 ON_OFF 管腳為高電平時，芯片處于全工作模式，進行正常的信號接收和解算。

2）自動低功耗模式：在某些應用場合，并不需要進行連續定位，而更注重低功耗，這時就需要芯片適時關閉部分功能以節省功耗。在這種模式下，所有電源正常供電，一旦芯片正常工作且定位后，內部程序會自動關閉耗電模塊，進入低功耗狀態，并啟動定時（RTC 定時器）。定時器會自動喚醒芯片并進行下一次定位。

注：自動低功耗模式需要進行程序定制。

3）外控低功耗模式：所有電源正常供電，且芯片正常工作后，外部主機將 ON_OFF 管腳拉低，芯片內部程序會自動保存當前電路狀態，并關閉射頻電路和基帶電路，進入低功耗狀態。當 ON_OFF 管腳拉高后，芯片將自動恢復全工作模式（相當于熱啟動）。 4）電池備份模式：關閉除 VDD_BK 之外的所有電源，芯片將進入備份模式。這時只需要極小的電流維持 RTC 時鐘和備份 RAM 即可。電源恢復后，導航程序可以從備份 RAM 恢復，以實現快速的熱啟動。

1665916686525185
