WK882H-B0-B WiFi&BLE智能IoT模組

概述：WK882H貼片式模組是威爾健科技自主開發的一款集WiFi和BLE雙模模組，該模組有不同的規格尺寸選擇，適應市面上各種常用WIFI模組規格尺寸，完全實現PIN to PIN兼容；本模組采用的主控SOC為Lightningsemi的LN882H，該芯片內核為ARM? Cortex - M4F，主頻支持40/80/160M時鐘，支持遠程RTOS升級，支持低功耗模式；

WK882H模塊功能特點：

該模塊WiFi支持標準2.4GHz 802.11 b/g/n協議，帶寬為20MHz，支持STA/AP/STA+AP操作模式，完整的 TCP/IP 協議棧，支持AT指令操作。BLE支持標準Bluetooth LE 5.1 協議，支持遠程（125Kbps，500Kbps）和高速傳輸（2Mbps）。

WK882H-B0-B模組為Wifi&BLE雙模模組，可以使用AT指令配置Wifi網絡，當單模Wifi模塊使用，用戶也可以通過SDK自定義開發應用，BLE功能需用戶通過SDK自行開發，外置SPI FLASH大小根據用戶使用配置，默認不配置，模組大小為16mm*24mm;

該模塊支持AT指令調試聯網或者用戶使用SDK自主開發，模組高度集成，無需其他外圍器件，可直接上電使用，性能穩定、傳輸距離廣，支持SRRC/FCC/CE/IC/KCC/NCC/REACH/TELEC/ROHS等認證。

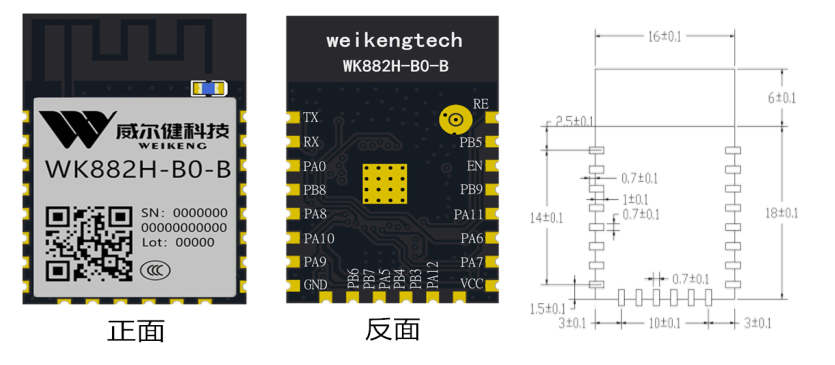

微信截圖_20230407095102

（一）、電氣特性

1、Absolute Maximum Ratings

Symbol	Min.	Max.	Unit
Supply Voltage	0	3.6	V
Logical Voltage	0.3*VIO	VDD33+0.3	V
Storage Temperature	-40	120	oC

2、Recommended Operating Conditions

Symbol	Symbol	Min.	Typ.	Max.	Unit
Power Supply	VDD33	2.6	3.3	3.6	V
VIO	VIO1/VIO2	2.6	3.3	3.6	V
Operating Temperature	-	-40	25	100	oC

3、Input/Output Terminal Characteristics

Characteristic	Min.	Typ.	Max.	Unit
Input low voltage VIL	-0.3	0	0.6	V
Input high voltage VIH	VIO-0.6	VIO	VIO+0.3	V
Output low voltage VOL	-0.45	0	0.45	V
Output high voltage VOH	VIO-.5	VIO	VIO+0.5	V

（二）、WiFi 射頻參數

1、Supported Frequencies

Parameter	Condition	Min.	Typ.	Max.	Unit
Receive frequency range 2.4GHz	-	2412	-	2484	MHz

2、Receiver Characteristics

Parameter	Condition	Min.	Typ.	Max.	Unit
Sensitivity
11b, 1M	FER<8%,1024 bytes		-94		dBm
11b, 11M	FER<8%,1024 bytes		-88		dBm
11g, 6M	FER<10%,1024 bytes		-90		dBm
11g, 54M	FER<10%,1024 bytes		-74		dBm
11n, MCS0	FER<10%,1024 bytes		-90		dBm
11n, MCS7	FER<10%,1024 bytes		-71		dBm
Maximum input level
11b	FER<8%,1024 bytes		4		dBm
11g	FER<10%,1024 bytes		-6		dBm
11n	FER<10%,1024 bytes		-6		dBm
Operating power consumption
11b			63		mA
11g			68		mA
11n			68		mA

3、Transmitter Characteristics

Parameter	Condition	Min.	Typ.	Max.	Unit
Output power
11b, 1M DSSS	Maximum RMS output power measured		-94		dBm
11g, 54M OFDM	Maximum RMS output power measured		-88		dBm
11n, MCS7	Maximum RMS output power measured		-90		dBm
Power consumption
11b	Continuous transmitting		280		mA
11g	Continuous transmitting		260		mA
11n	Continuous transmitting		260		mA
