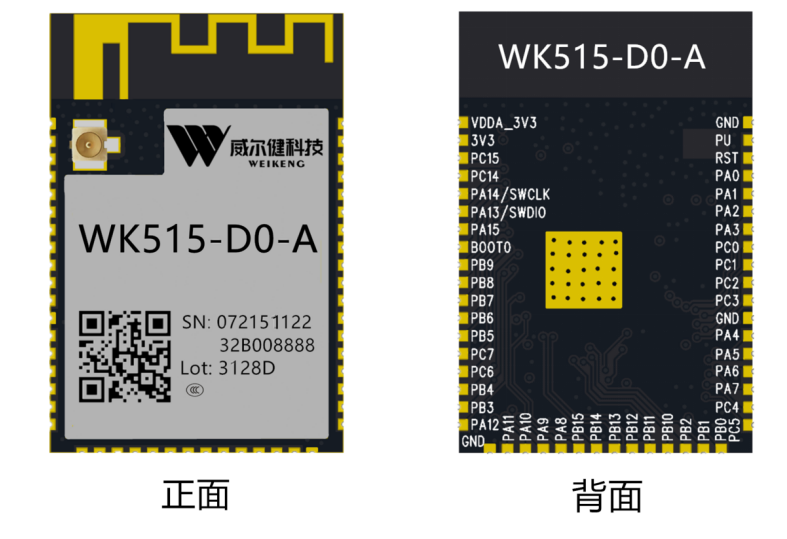

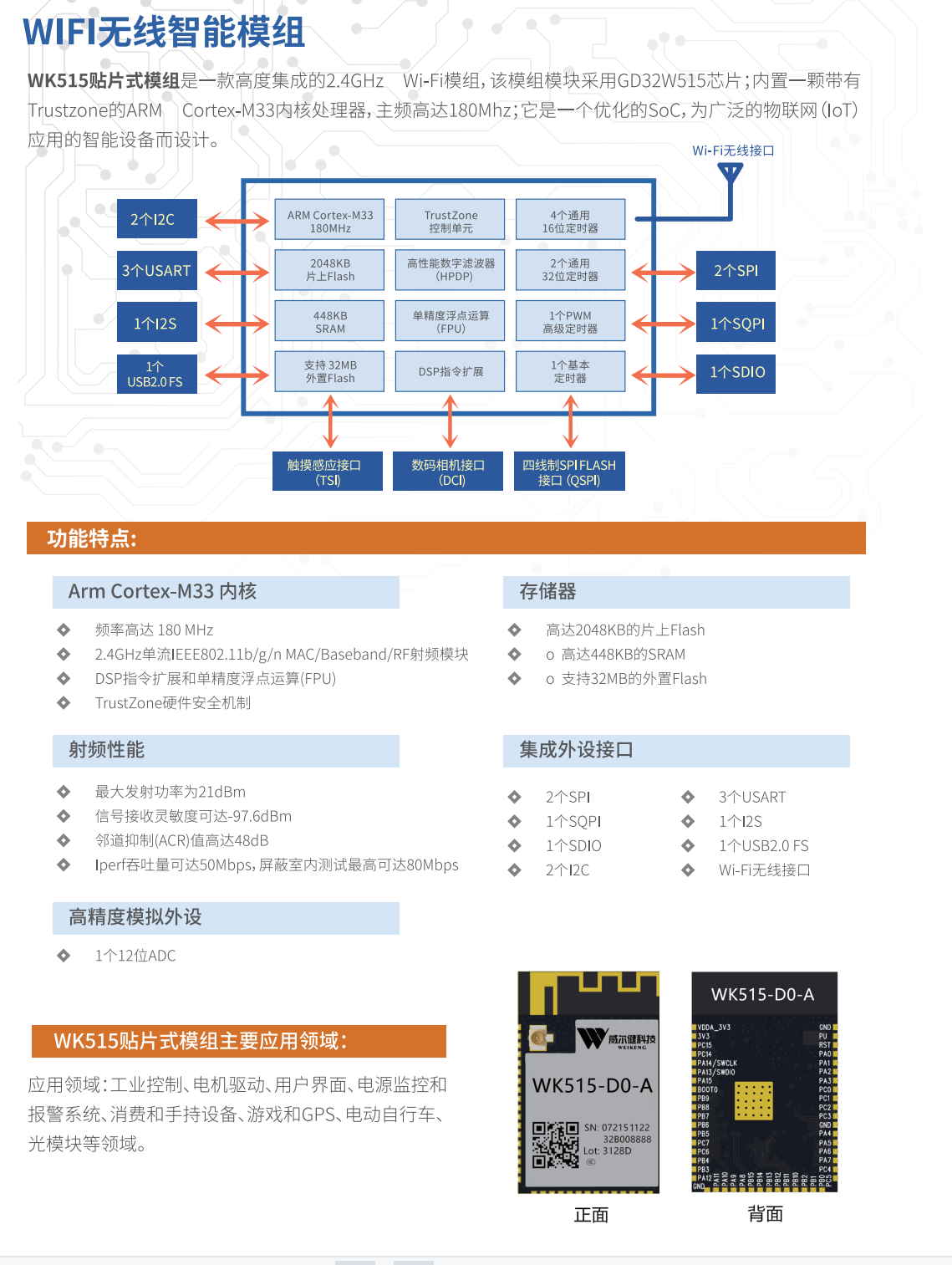

一、產品概述：

     WK515 貼片式模組是一款高度集成的 2.4GHz Wi-Fi 模組，該模組模塊采 用 GD32W515 芯片；包括一個帶有 Trustzone 的 ARM Cortex-M33 內核處理 器，主頻高達 180Mhz；它是一個優化的 SoC，為廣泛的物聯網（IoT）應用的 智能設備而設計。

     Cortex-M33 內核處理器是一款 32 位的處理器，基于 ARMv8 架構，具有 低中斷延遲和低成本調試；支持強大和可擴展的指令集，包括一般數據處理 I/O 控制任務、高級數據處理位域操作和 DSP；高度集成的特點使 Cortex-M33 內 核處理器適用于需要高性能和低功耗的微控制器的市場產品。

     WK515 貼片式模組適用于廣泛的應用領域，特別是在工業控制、電機驅動、 用戶界面、電源監控和報警系統、消費和手持設備、游戲和 GPS、電動自行車、 光模塊等領域。

功能特點：

 ● Arm Cortex-M33 內核

o 頻率高達 180 MHz o 2.4GHz 單流 IEEE802.11b/g/n MAC/Baseband/RF 射頻模塊

o DSP 指令擴展和單精度浮點運算(FPU)

o TrustZone 硬件安全機制

● 存儲器

o 高達 2048KB 的片上 Flash

o 高達 448KB 的 SRAM

o 支持 32MB 的外置 Flash

● 射頻性能

o 最大發射功率為 21dBm

o 信號接收靈敏度可達-97.6dBm

o 鄰道抑制(ACR)值高達 48dB

o Iperf 吞吐量可達 50Mbps，屏蔽室內測試最高可達 80Mbps

● 高精度模擬外設

o 1 個 12 位 ADC

● 集成外設接口

o 2 個 SPI

o 1 個 SQPI

o 1 個 SDIO

o 2 個 I2C

o 3 個 USART

o 1 個 I2S

o 1 個 USB2.0 FS

o Wi-Fi 無線接口

● 片上資源

o 4 個通用 16 位定時器

o 2 個通用 32 位定時器

o 1 個基本定時器

o 1 個 PWM 高級定時器

o TrustZone 控制單元(TZPCU)

o 數碼相機接口(DCI)

o 觸摸感應接口(TSI)

o 四線制 SPI Flash 接口(QSPI)

o 高性能數字濾波器(HPDF

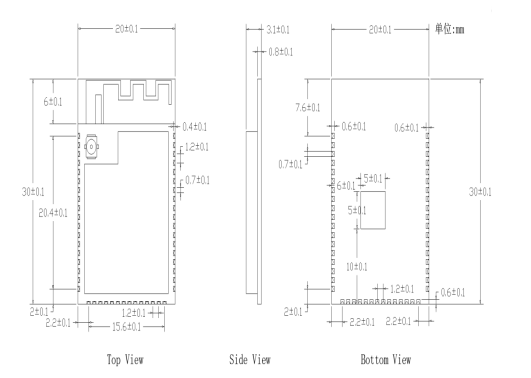

規格尺寸：

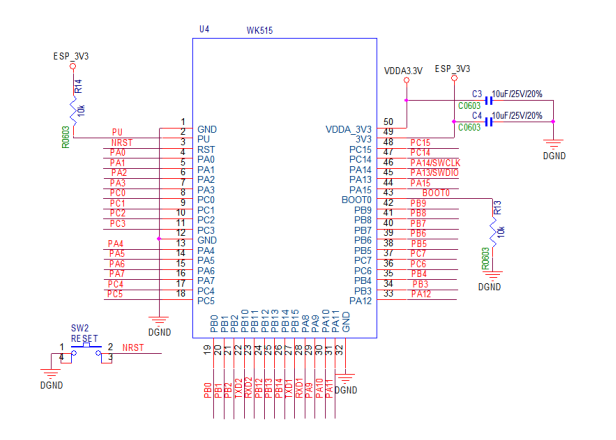

外圍電路設計參考：

詳細規格書和設計參考請聯系銷售：0755-83290418
